Cum funcționează un palan electric la 220V: motorul, reductorul și tamburul

Apeși un buton pe telecomandă și, în câteva secunde, un motor cât o cutie de pantofi scoate din priza de 220V suficientă forță cât să ridice sute de kilograme de metal, fără să te gândești o clipă la ce se întâmplă în interior. Un palan electric la 220V nu e o cutie neagră, ci o înlănțuire de patru piese mecanice, fiecare cu o treabă precisă: motorul transformă curentul în rotație, reductorul o încetinește și o transformă în forță, tamburul o preia și o toarnă în cablu, iar frâna cu limitatorul opresc totul exact unde trebuie. Trecem prin mecanism pas cu pas, ca la o disecție tehnică pe înțelesul oricui, fie că vorbim de un electropalan de atelier sau de unul montat pe grinda unui garaj.

Pe scurt

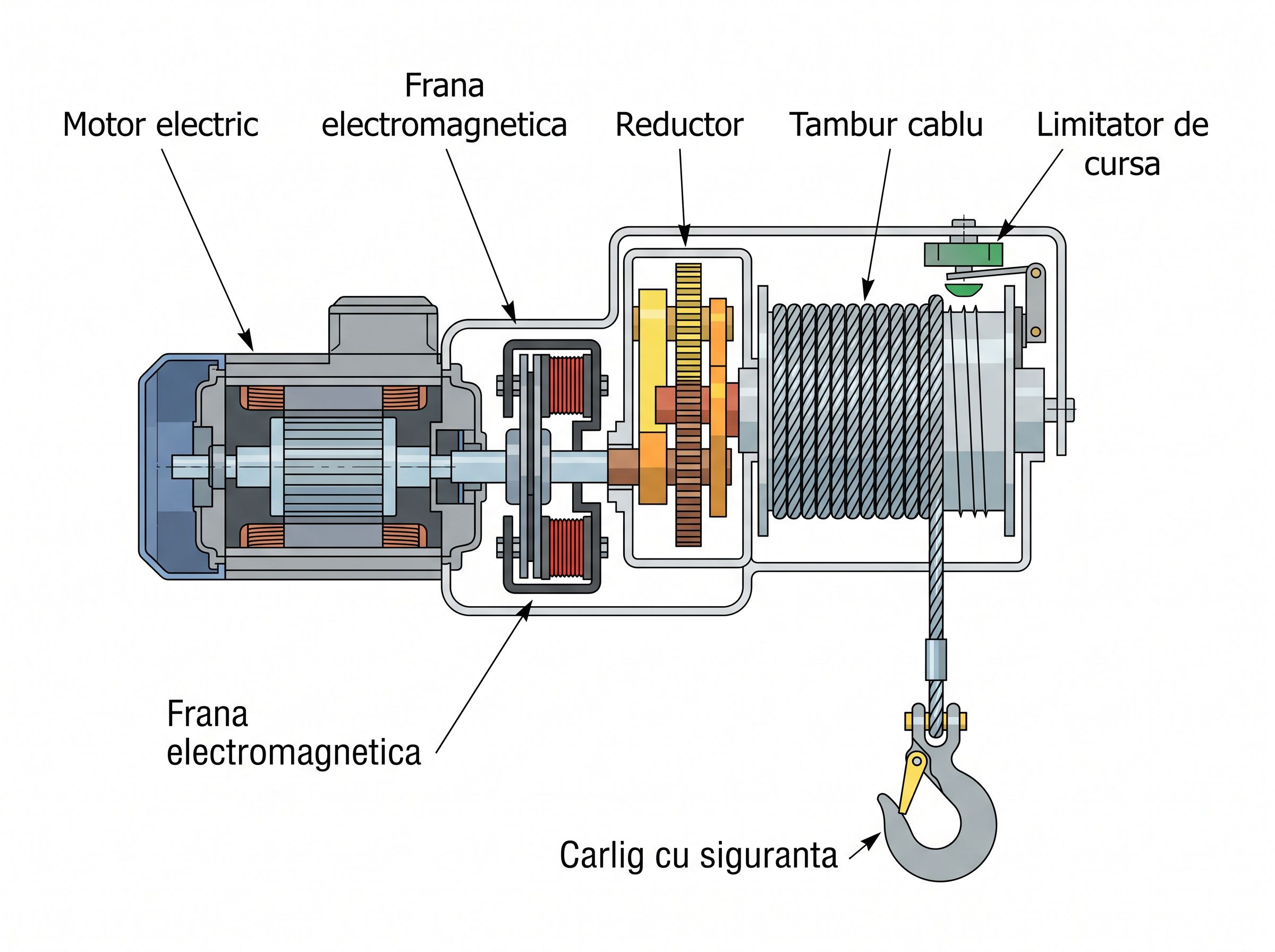

Un palan electric la 220V funcționează în lanț: motorul transformă curentul din priză în rotație rapidă, reductorul reduce turația și multiplică forța de zeci de ori, tamburul înfășoară cablul de oțel și îl transformă în tracțiune verticală, iar frâna electromagnetică plus limitatorul de cursă opresc mecanismul exact la momentul potrivit.

• Motorul rulează de obicei între 1.400 și 2.800 rpm — mult prea repede și cu prea puțină forță ca să ridice direct o sarcină
• Reductorul face „schimbul de treaptă”: viteză mai mică la ieșire, forță mai mare
• Tamburul canelat înfășoară cablul strat peste strat, ordonat
• Frâna electromagnetică blochează sarcina în mai puțin de o secundă dacă se întrerupe curentul
• Limitatorul de cursă oprește motorul înainte ca cablul să se termine sau cârligul să lovească tamburul

Pasul 1: alimentarea și pornirea de la priza de 220V

Totul pornește de la o priză monofazică obișnuită de 220V, protejată de regulă la 16A. Asta plafonează, practic, puterea motorului la palanele de tip atelier — de aici tonajele „de acasă” ajung rar peste 1.000 kg în variantă simplă. Apăsarea butonului de pe telecomandă (cu fir sau wireless) nu pornește motorul direct, ci trimite un semnal către un contactor electric din carcasa palanului, care închide circuitul de alimentare al motorului. Cât ții apăsat butonul, contactul rămâne închis; când îl eliberezi, motorul se oprește și frâna intră imediat în acțiune.

Pasul 2: motorul electric transformă curentul în rotație

În carcasa metalică se află un motor electric asincron, cu bobinaj de cupru pe stator. Curentul alternativ care trece prin bobine creează un câmp magnetic rotitor; acesta induce curent în rotor, iar rotorul „aleargă” după câmp, învârtindu-se odată cu el. La palanele de 220V, turația tipică e de 1.400-2.800 rpm, iar puterea uzuală variază între câteva sute de wați și circa 1.600-1.800W — cam atât cât permite, practic, siguranța de 16A din priză.

Problema e că un motor la turație mare nu are, singur, forța necesară să ridice o sarcină grea. Aici intervine piesa următoare.

Pasul 3: reductorul multiplică forța și reduce viteza

Motorul se cuplează la un reductor (motoreductor) — un tren de roți dințate, de obicei în două sau trei trepte. Fiecare treaptă preia rotația de la roata anterioară printr-un angrenaj cu diametru mai mare, ceea ce scade turația și, în oglindă, crește forța de rotație disponibilă la ieșire. Rezultatul: de la mii de rotații pe minut la intrare, tamburul ajunge să se rotească undeva la 5-30 rpm, dar cu o forță mult mai mare decât ar putea produce motorul singur.

E același principiu ca la o bicicletă pusă pe treapta cea mai mică: pedalezi mai repede, dar roata se învârte mai încet și urci dealul cu mai puțin efort. La un palan, reductorul e „treapta mică” permanentă.

Pasul 4: tamburul înfășoară cablul și îl transformă în tracțiune

Ieșirea reductorului se cuplează direct la tambur — un cilindru metalic canelat pe care se înfășoară cablul de oțel. Canelurile ghidează fiecare spiră astfel încât cablul se așază strat peste strat, ordonat, fără să se încrucișeze sau să se „muște” de spira anterioară. Diametrul tamburului contează: cu cât e mai mare față de diametrul cablului, cu atât cablul se îndoaie mai puțin brusc la fiecare înfășurare, iar durata lui de viață crește.

Dacă un palan are scripete de întoarcere (o rolă suplimentară prin care trece cablul înainte de cârlig), sarcina pe care o poate ridica aproape se dublează — dar viteza de ridicare scade la jumătate, iar tamburul consumă dublul de cablu pentru aceeași înălțime.

Pasul 5: frâna și limitatorul de cursă opresc mișcarea în siguranță

Pe axul motorului stă o frână electromagnetică: cât timp motorul e alimentat, un electromagnet ține discurile de frânare depărtate; în clipa în care curentul se întrerupe (fie că ai eliberat butonul, fie că a picat curentul din priză), un arc împinge discurile împreună și blochează axul aproape instantaneu. E motivul pentru care o sarcină ridicată nu cade dacă se ia curentul de la palan.

Separat, un limitator de cursă supraveghează capetele de traseu — de obicei o pârghie sau un senzor acționat de cablu ori de cârlig — și taie alimentarea motorului înainte ca acesta să înfășoare tot cablul pe tambur sau să tragă cârligul până în carcasă. La palanele mai serioase există și un limitator secundar, de rezervă, pentru cazul în care primul cedează.

Trei palane electrice 220V din gamă, comparate rapid

Ca să vezi cum se traduc aceste piese în cifre reale, iată trei modele din categoria noastră de palane electrice, unul lângă altul:

Tiparul e clar: pe măsură ce tonajul crește, fie crește puterea motorului, fie modelul trece pe montaj „dublu” (cu scripete), care dublează sarcina admisă cu prețul unei viteze mai mici de ridicare.

Greșeli frecvente care scurtează viața palanului

• Depășirea ciclului de lucru (ED%) — motorul e gândit să lucreze intermitent, nu continuu ore în șir; forțat peste limita lui de intermitență, se supraîncălzește și protecția termică îl oprește, sau, în timp, arde bobinajul.
• Lăsarea cablului să se înfășoare strâmb pe tambur, de obicei pentru că sarcina nu atârnă perfect vertical în momentul ridicării — cablul sare peste spirele deja înfășurate și se toacă în timp.
• Ignorarea unui zgomot nou dinspre reductor (scrâșnet, bătaie ritmică) — de cele mai multe ori înseamnă uzură la roțile dințate, nu ceva ce dispare de la sine.
• Blocarea sau scoaterea limitatorului de cursă „ca să câștigi câțiva centimetri” — exact piesa care previne un accident la capătul de cursă.
• Alimentarea de la un prelungitor lung și subțire, care lasă o cădere de tensiune și face motorul să tragă mai mult curent decât ar trebui pentru aceeași putere.

Întrebări frecvente

Ce se întâmplă cu sarcina dacă se întrerupe curentul în timpul ridicării?

Frâna electromagnetică se activează automat în lipsa curentului — arcul intern blochează axul motorului aproape instantaneu, iar sarcina rămâne suspendată. Se întâmplă la fel și dacă pur și simplu eliberezi butonul de pe telecomandă.

De ce se încălzește motorul dacă folosesc palanul mult timp la rând?

Motoarele de palan sunt proiectate pentru un ciclu de intermitență (ED%), nu pentru funcționare continuă. Un ED de 20%, de exemplu, înseamnă aproximativ 2 minute de lucru urmate de 8 minute de pauză, la un ciclu de 10 minute. Peste acest ritm, protecția termică oprește motorul ca să nu ardă bobinajul.

Pot folosi un scripete ca să ridic o sarcină mai mare decât tonajul nominal?

Un scripete de întoarcere aproape dublează forța disponibilă la cârlig, dar reduce viteza de ridicare la jumătate și consumă dublul lungimii de cablu. Chiar și așa, nu depăși niciodată sarcina maximă de lucru (WLL) marcată de producător pe palan sau pe accesoriile de ridicare.

Ce reții din tot mecanismul

Patru piese, patru roluri clare: motorul dă rotație, reductorul o transformă în forță, tamburul o toarnă în cablu, iar frâna cu limitatorul opresc totul la timp. Când alegi un palan electric la 220V, de fapt alegi combinația dintre aceste patru — un motor mai puternic fără un reductor pe măsură nu ridică mai mult, la fel cum un tambur prea mic pentru cablul ales îi scurtează viața.
