Deschizi fișa tehnică a unui palan sau troliu și dai peste un perete de coduri: WLL, SWL, ED%, IP54. Pare un test la care n-ai învățat pentru el. Vestea bună: termenii de bază despre trolii și palane se reduc la vreo 20 de cuvinte, iar odată ce le știi, orice fișă de palan electric, electropalan sau troliu electric se citește de la sine. Mai jos e glosarul pe care îl folosim și noi, în magazin, când explicăm clienților diferența dintre un electropalan și o macara pivotantă, sau de ce un troliu de 220V nu trage niciodată cât scrie pe cutie fără scripete.
Pe scurt
Un palan ridică pe verticală, un troliu trage pe orizontală — restul termenilor descriu cât poate ridica sau trage în siguranță (tonaj, WLL, SWL), din ce e construit pe dinăuntru (motor, tambur, cablu sau lanț) și cu ce accesorii se prinde de sarcină (cârlig, chingă, șaclu, scripete). Nu trebuie să le știi pe toate pe de rost, dar câteva chiar îți schimbă alegerea de cumpărare.
- Palan = ridicare pe verticală; troliu = tragere pe orizontală; electropalan = palanul cu motor electric.
- WLL și SWL înseamnă practic același lucru: sarcina maximă de lucru — nu confunda asta cu sarcina de rupere, care e mult mai mare.
- ED% arată cât poate lucra motorul într-un ciclu, fără să se supraîncălzească.
- Cablul de oțel e mai rapid; lanțul, mai ales cel de gradul 80, ține mai bine la tonaj mare și uz repetitiv.
- Un scripete de întoarcere poate dubla forța de tragere sau ridicare, cu prețul înjumătățirii vitezei.
20 de termeni, grupați ca să aibă sens
În loc de o listă seacă de la A la Z, i-am adunat pe cei mai des întâlniți în patru grupuri, fiecare pornind de la o întrebare pe care chiar o auzim de la clienți.
Tonaj, WLL, SWL, sarcină de rupere — sunt totuna?
Nu, deși pe piață se folosesc cam interschimbabil. Tonajul e denumirea comercială pentru câtă greutate poate manevra echipamentul — cifra din titlul produsului, gen „360 kg” sau „1000 kg”. WLL (Working Load Limit, adică sarcina maximă de lucru) e termenul tehnic corect: sarcina pe care producătorul o garantează ca fiind sigură, în condiții normale de folosire. SWL (Safe Working Load) înseamnă, în practică, același lucru — e varianta mai veche a termenului, treptat înlocuită de WLL în standardele internaționale, dar tot apare pe etichete și în cataloage mai vechi.
Sarcina de rupere e cu totul altă cifră: greutatea la care cablul, lanțul sau accesoriul chiar cedează structural. Raportul dintre sarcina de rupere și WLL poartă numele de factor de siguranță. La accesoriile din cablu sau textile, e obișnuit să fie undeva la 5:1 sau mai mult, dar variază după tipul de echipament și standardul aplicabil — verifică marcajul producătorului, nu o cifră generică găsită pe un forum. Dacă eticheta arată WLL 500 kg, nu înseamnă că la 550 kg cedează ceva anume; înseamnă că ai ieșit din intervalul pentru care producătorul a garantat siguranța, iar de acolo încolo nu mai știi cât teren de rezervă mai ai.
Cel mai des ne întreabă clienții dacă tonajul „de tragere” trecut în reclamă e totuna cu WLL de bază — de multe ori nu e, pentru că include scenariul cu scripete montat, deci forță dublată. Citește tonajul de bază, fără accesorii suplimentare, și abia apoi calculează ce poți obține cu un scripete.
Palan, troliu, electropalan, macara — care-i diferența?
Palanul e construit să ridice o sarcină pe verticală, de regulă suspendat de o grindă sau de un cadru fix. Troliul e făcut pentru tragere pe orizontală (sau pe un unghi), cu cablul înfășurat pe un tambur montat la sol sau pe un cadru fix. Electropalanul nu e un al treilea tip de echipament — e pur și simplu palanul cu motor electric, ca să nu-l confunzi cu palanul manual cu lanț, tras cu mâna, fără motor.
O mulțime de modele mici, vândute ca „2-în-1″, combină ambele funcții în aceeași carcasă: ridică pe verticală și trage pe orizontală, în funcție de cum le montezi. De regulă, tonajul de tragere e mai mare decât cel de ridicare la același model, pentru că motorul lucrează mai ușor pe orizontală, unde nu ține toată greutatea suspendată permanent în aer.
Alte două noțiuni intră des în aceeași discuție, deși nu sunt „motorul” propriu-zis al sistemului: macaraua pivotantă de perete, un braț metalic montat pe zid de care agăți un palan ca să câștigi și mișcare laterală, nu doar verticală, și căruciorul pe grindă, care face cam același lucru, dar rulează pe talpa unei grinzi metalice, manual sau motorizat. Niciunul dintre ele nu ridică sau trage singur — sunt suportul pe care stă palanul.
ED%, motoreductor, tambur, limitator de cursă — ce înseamnă la propriu?
Mecanic, un palan electric e mai simplu decât pare pe fișa tehnică: un motoreductor — motorul electric plus un reductor de turație, care transformă viteza mare a motorului în forță mare la o viteză mică și utilizabilă — rotește un tambur, cilindrul metalic pe care se înfășoară cablul (sau, la palanele cu lanț, roata pe care se mișcă lanțul).
ED% (durata de conectare, uneori scris „duty cycle”) spune cât din timp poate lucra efectiv motorul într-un ciclu de referință, de obicei de 10 minute, fără să se supraîncălzească. La un ED de 20%, motorul e gândit pentru aproximativ 2 minute de lucru continuu și 8 de pauză de răcire; peste asta, fie intervine o protecție termică, fie, la modelele fără ea, riști să arzi motorul. E și motivul pentru care un palan „de hobby” nu ține pasul cu unul industrial la utilizare repetată, chiar dacă tonajul scris pe cutie e identic.
Limitatorul de cursă e mecanismul (mecanic sau electronic) care oprește automat motorul când cablul ajunge la capătul înfășurării sau desfășurării — fără el, riști fie să tragi tot cablul de pe tambur, fie să-l înfășori complet, până lovești carcasa sau scripetele cu cârligul. La echipamentele pentru exterior sau spații cu praf și umezeală, mai apare gradul de protecție IP (de exemplu IP54): cu cât cifrele sunt mai mari, cu atât carcasa e mai bine sigilată împotriva prafului și a stropilor de apă.
Cablu de oțel, lanț grad 80, scripete, cârlig, chingă, șaclu — accesoriile de bază
Cablul de oțel e alegerea clasică la palanele și troliile de tip atelier: e mai rapid decât lanțul, dar se poate deforma dacă se înfășoară strâmb pe tambur (colocvial, „se face cui”), ceea ce îi reduce rapid durata de viață utilă. Lanțul, în special cel de gradul 80, e materialul standard pentru ridicare la tonaje mari și utilizare industrială repetitivă — un lanț marcat cu grad de rezistență e certificat pentru ridicare, spre deosebire de un lanț oarecare de fierărie, care n-ar trebui folosit niciodată la ridicat sarcini suspendate.
Scripetele de întoarcere (numit și „snatch block” în literatura de specialitate) e o rolă montată într-o carcasă cu bridă, prin care treci cablul fie ca să-i schimbi direcția, fie, montat pe sarcină, ca să dublezi forța disponibilă. Explicăm mai jos, cu o schemă, exact cum funcționează asta.
Restul accesoriilor sunt mai ușor de reținut. Cârligul cu siguranță are o clapetă arcuită care împiedică desprinderea accidentală a sufei sau chingii din el. Chinga textilă e o bandă, de regulă din poliester, codificată pe culori după tonaj, folosită pentru sarcini pe care un cablu metalic le-ar putea zgâria sau tăia. Șaclul (numit uneori „gambet”) e piesa în formă de U cu un bolț filetat, care leagă rigid două elemente de ridicare — de exemplu un cârlig de o sufă de cablu. Toate trei au propriul tonaj marcat, separat de cel al palanului sau troliului de care le prinzi, iar cel mai slab element din lanț decide, de fapt, cât poți ridica în siguranță.

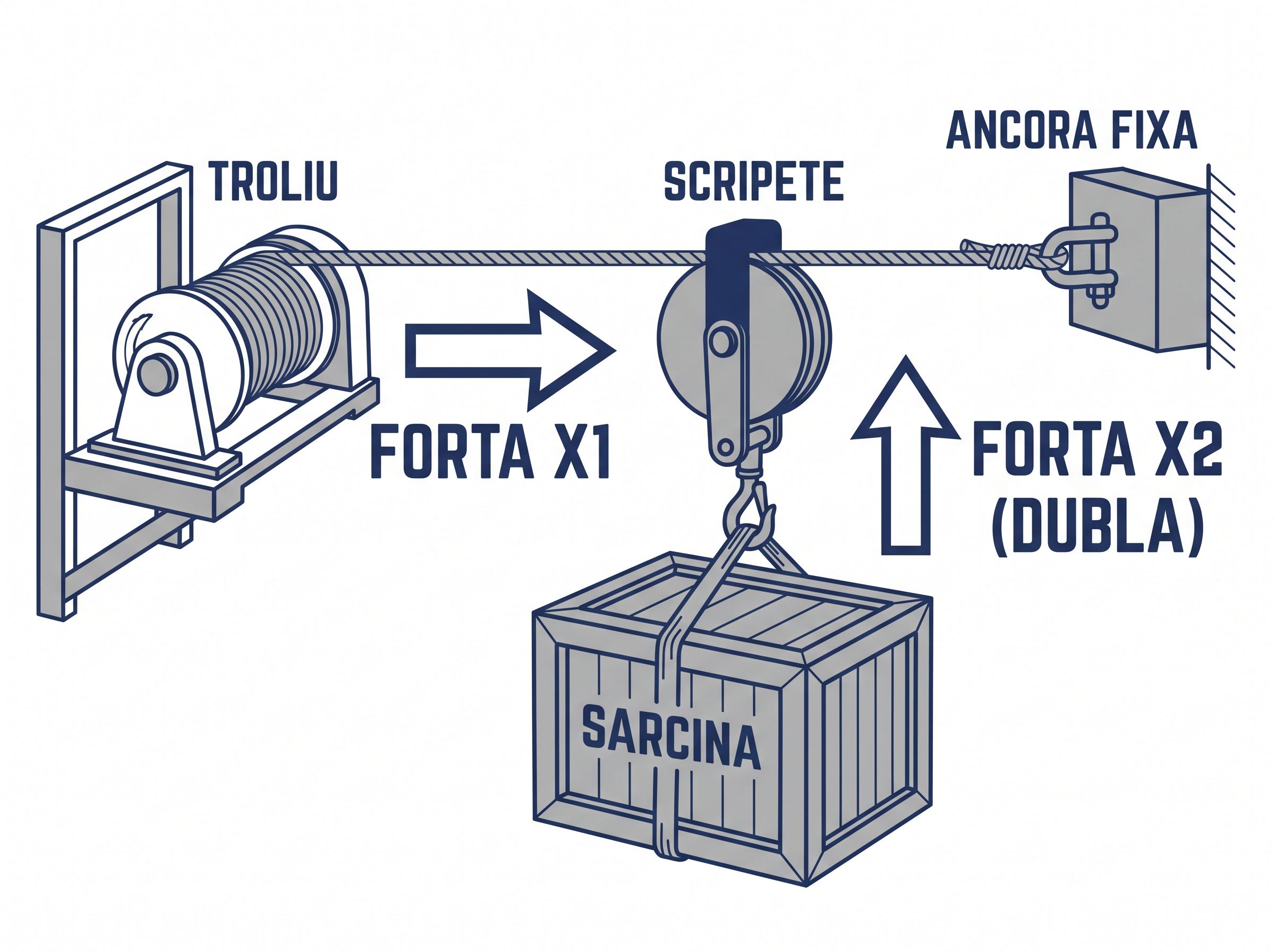

Cum dublează scripetele forța de tragere, cu cifre
Ideea e simplă odată ce vezi desenul de mai jos: dacă legi cablul troliului direct de sarcină, tragi cu exact forța pe care o dă motorul — o singură ramură de cablu duce toată greutatea. Dacă însă montezi un scripete pe sarcină și întorci cablul înapoi la un punct de ancorare fix, sarcina ajunge să fie susținută de două ramuri de cablu în loc de una. Rezultatul: forța disponibilă la sarcină aproape se dublează (minus frecarea din rolă, de regulă mică), dar viteza de tragere scade la jumătate — pentru fiecare metru de cablu tras prin troliu, sarcina avansează doar jumătate de metru.
Practic, un troliu electric de 220V care trage nominal 250 kg poate muta, cu montaj în scripete, aproape 500 kg — cu condiția ca ancorarea, cablul și scripetele însuși să suporte tot lanțul de forțe implicat, nu doar sarcina finală. De aceea majoritatea troliilor electrice de 220V vin din fabrică pregătite pentru montaj cu scripete: e cea mai ieftină metodă de a dubla practic capacitatea, fără să cumperi un motor mai puternic.
Tonaje reale, comparate: ce arată de fapt catalogul
În loc să rămânem la teorie, iată specificațiile câtorva palane și trolii electrice pe care le avem în stoc chiar acum — util ca reper când te uiți la o fișă tehnică și vrei să traduci cifrele în ceva concret:
| Model | Tonaj (simplu/dublu) | Putere motor | Cablu / înălțime |
|---|---|---|---|
| Palan electric 360 kg, 230V | 360 kg / 720 kg | — | 12 m |
| Palan electric 800 kg, 220V | 800 kg | 1450 W | 12 m |
| Palan electric 1000 kg, 220V | 500 kg / 1000 kg | 1600 W | 12 m |
| Troliu/Palan 2-în-1, 220V | 300 kg | 1500 W | 30 m |
| Troliu/Electropalan, 220V | 250 kg | 510 W | 12 m |
Observă cum tonajul „dublu” apare des la o putere mai mică decât te-ai aștepta — semn că modelul respectiv contează, din fabrică, pe un montaj cu scripete sau pe o rolă dublă, nu doar pe un motor supradimensionat.
Întrebări frecvente
Care e diferența dintre WLL și tonajul scris pe cutie?
De obicei sunt aceeași cifră, dar WLL e termenul tehnic corect: sarcina maximă de lucru garantată de producător în condiții normale, nu sarcina la care echipamentul chiar cedează.
Ce înseamnă dacă un palan are ED 20%?
Că motorul e gândit să lucreze aproximativ 2 minute dintr-un ciclu de 10, cu restul timpului rezervat răcirii — folosirea continuă peste acest interval poate duce la supraîncălzire.
Cablu de oțel sau lanț: care ține mai bine la tonaj mare?
Lanțul, mai ales cel de gradul 80, e alegerea standard pentru tonaje mari și utilizare industrială repetitivă. Cablul de oțel rămâne opțiunea mai rapidă pentru tonaje moderate, de tip atelier.
Am nevoie de verificare ISCIR pentru un palan de uz casnic?
Depinde de tipul echipamentului și de cum îl folosești — ISCIR reglementează instalațiile de ridicat în România, iar anumite categorii intră sub verificări obligatorii. Verifică reglementările în vigoare sau consultă un inspector autorizat înainte de o instalare permanentă.
Un glosar bun scurtează orice discuție cu un vânzător
Data viitoare când citești o fișă tehnică sau suni să întrebi „ce palan îmi trebuie”, ai deja limbajul din spate: tonaj versus WLL, cablu versus lanț, ED% și motivul pentru care un scripete schimbă tot calculul. Restul e alegerea modelului potrivit pentru ce ridici sau tragi de fapt.
Lista de mai sus vine din discuțiile zilnice pe care le avem la Baiatul cu Scule cu clienți care aleg un palan sau un troliu electric. Dacă vrei să vezi ce modele avem disponibile acum, pagina de trolii, palane și macarale e locul de pornire.
